Mengetahui Apa itu Check Valve, Fungsi, Cara Kerja, Jenis, Kelebihan, dan Aplikasinya

Check Valve (irrigationking.com)

Pernahkah Anda membayangkan sebuah sistem perpipaan yang efisien, aman, dan bebas dari masalah aliran balik yang merepotkan? Di balik kelancaran itu, ada satu pahlawan tak terlihat: check valve. Katup ini adalah penjaga gerbang yang memastikan fluida hanya mengalir ke satu arah, melindungi seluruh sistem dari potensi kerusakan dan kontaminasi. Mari kita selami lebih dalam dunia check valve dan pahami mengapa komponen sederhana ini begitu krusial bagi berbagai industri.

Dalam dunia perpipaan modern, keberadaan berbagai jenis katup atau valve adalah keniscayaan. Masing-masing dirancang untuk tujuan spesifik, dan di antara semuanya, check valve menempati posisi yang sangat penting. Katup ini, yang juga dikenal sebagai katup satu arah atau non-return valve (NRV), memiliki misi tunggal: mencegah aliran fluida berbalik arah.

Bayangkan saja dampak kerusakan jika air kotor masuk kembali ke sistem air bersih, atau tekanan tinggi tiba-tiba berbalik arah menghantam pompa. Di sinilah check valve berperan sebagai benteng pertahanan utama, memastikan semua berjalan sesuai rencana tanpa hambatan.

Apa itu Check Valve?

Check valve, atau yang sering disebut katup satu arah, adalah komponen perpipaan yang dirancang secara cerdas untuk hanya memungkinkan aliran fluida (cair atau gas) dalam satu arah yang telah ditentukan. Mekanisme kerjanya sangat intuitif: ketika fluida bergerak ke arah yang benar, katup akan terbuka dan membiarkannya lewat. Namun, jika ada upaya aliran balik, katup akan segera menutup secara otomatis, mencegah setiap tetes pun melaju ke arah yang salah.

Fungsi krusial ini menjadikan check valve sebagai elemen tak terpisahkan dalam banyak aplikasi, terutama untuk mencegah terjadinya aliran balik atau backflow. Backflow dapat menjadi mimpi buruk bagi sistem perpipaan, menyebabkan kerusakan serius pada peralatan, kontaminasi produk, hingga risiko kecelakaan yang membahayakan.

Oleh karena itu, pemasangan check valve yang strategis adalah investasi keamanan yang tak ternilai. Bayangkan sebuah sistem pompa: tanpa check valve, air yang sudah dipompa bisa kembali lagi ke pompa saat mesin mati, menyebabkan kavitasi atau bahkan merusak impeler. Di sinilah check valve menunjukkan peran esensialnya.

Mengapa Check Valve Sangat Penting? Fungsi-Fungsi Utamanya

Selain fungsi pencegahan aliran balik yang menjadi inti keberadaannya, check valve menawarkan sejumlah manfaat lain yang tak kalah penting dalam menjaga integritas dan efisiensi sistem perpipaan. Mari kita bedah lebih jauh fungsi-fungsi vital yang menjadikan katup ini pilihan utama para insinyur dan operator.

1. Mencegah Arus Balik

Tidak dapat disangkal, pencegahan arus balik adalah fungsi utama dan paling mendasar dari check valve. Ketika fluida mengalir sesuai arah yang diharapkan, tekanan fluida akan mendorong katup terbuka, memungkinkan aliran lancar. Namun, begitu tekanan berkurang atau terjadi upaya aliran balik, mekanisme internal check valve akan bekerja secara otomatis untuk menutup saluran.

Ini mencegah air, gas, atau cairan lainnya kembali ke sumbernya, melindungi pompa, kompresor, dan peralatan sensitif lainnya dari kerusakan yang disebabkan oleh backflow yang tiba-tiba. Fungsi ini vital untuk menjaga stabilitas aliran dan memperpanjang umur komponen sistem.

2. Menangkal Kontaminasi

Di samping mencegah arus balik, check valve juga berperan penting dalam menghindari kontaminasi silang dalam sistem perpipaan. Dalam aplikasi yang membutuhkan kemurnian tinggi, seperti penyediaan air minum atau sistem pengolahan bahan kimia, sangat penting untuk memastikan bahwa cairan yang sudah mengalir tidak bercampur dengan zat lain atau air yang terkontaminasi.

Dengan hanya memungkinkan aliran satu arah, check valve secara efektif menjadi penghalang terhadap masuknya kontaminan dari hilir ke hulu, menjaga kualitas produk dan keamanan operasional.

3. Menstabilkan Tekanan dalam Sistem

Meskipun bukan fungsi utamanya, check valve dapat secara tidak langsung berkontribusi pada stabilisasi tekanan dalam sistem. Desain internal beberapa jenis check valve dapat menyebabkan sedikit penurunan tekanan saat fluida melaluinya, terutama saat katup pertama kali membuka.

Penurunan tekanan ini, meskipun kecil, dapat membantu meredam lonjakan tekanan atau surge yang tidak diinginkan dalam pipa. Dengan mengurangi tekanan balik dan menjaga aliran tetap searah, check valve membantu menjaga keseimbangan tekanan operasional, mengurangi risiko kerusakan peralatan akibat fluktuasi tekanan ekstrem.

4. Sebagai Vacuum Breaker

Beberapa jenis check valve dirancang dengan kemampuan khusus untuk bertindak sebagai vacuum breaker. Dalam kondisi tertentu, seperti saat sistem dikosongkan atau didinginkan, tekanan di dalam pipa dapat turun di bawah tekanan atmosfer, menciptakan kondisi vakum.

Vakum yang kuat dapat menyebabkan kerusakan serius pada pipa, bahkan menyebabkannya kolaps. Sebagai vacuum breaker, check valve akan secara otomatis membuka dan membiarkan udara masuk ke dalam sistem, memecah kondisi vakum dan menstabilkan tekanan internal, sehingga melindungi infrastruktur perpipaan dari keruntuhan.

Bagaimana Check Valve Bekerja?

Prinsip kerja check valve sesederhana namun seefektif fungsinya: ia beroperasi berdasarkan perbedaan tekanan antara sisi masuk (inlet) dan sisi keluar (outlet). Mekanisme ini memastikan bahwa fluida hanya bergerak ke satu arah, menjaga integritas sistem.

Ketika fluida mengalir dari sisi inlet menuju outlet, tekanan fluida di sisi inlet akan lebih besar. Tekanan ini akan mendorong komponen penutup (seperti piringan atau bola) untuk membuka katup, memungkinkan aliran fluida berlanjut tanpa hambatan signifikan. Namun, skenario berubah drastis saat ada upaya aliran balik.

Ketika fluida mencoba mengalir dari sisi outlet menuju inlet, atau saat tekanan di sisi inlet turun drastis, perbedaan tekanan akan berbalik. Tekanan di sisi outlet (atau kurangnya tekanan di inlet) akan menyebabkan komponen penutup untuk menutup katup secara otomatis. Penutupan ini dapat dibantu oleh gravitasi (pada swing check valve vertikal), pegas internal, atau tekanan balik fluida itu sendiri.

Mekanisme tutup-buka otomatis yang responsif ini adalah kunci dari keandalan check valve. Ia bekerja tanpa daya eksternal atau kontrol manual, menjadikannya solusi fail-safe yang vital untuk mencegah kerusakan komponen, melindungi peralatan sensitif, dan menghindari risiko kecelakaan yang dapat timbul akibat aliran fluida yang tidak terkendali.

Kenali Jenis-Jenisnya

Meskipun memiliki tujuan yang sama, check valve hadir dalam berbagai desain dan konfigurasi untuk mengakomodasi kebutuhan aplikasi yang berbeda. Memahami karakteristik masing-masing jenis sangat penting untuk memilih valve yang tepat guna memaksimalkan kinerja dan efisiensi sistem Anda. Berikut adalah empat jenis check valve yang paling umum digunakan:

1. Swing Check Valve

Swing Check Valve (onda.id)

Swing check valve adalah salah satu jenis check valve yang paling populer dan mudah dikenali. Desainnya terdiri dari sebuah piringan (disc) yang terhubung ke engsel (hinge) di bagian atas. Ketika aliran fluida bergerak maju, piringan ini akan berayun terbuka, memungkinkan aliran lancar. Namun, saat aliran berhenti atau mencoba berbalik, piringan akan berayun menutup secara otomatis, didorong oleh gravitasi dan tekanan balik fluida.

Keunggulan utama swing check valve adalah rendahnya hambatan aliran dan penurunan tekanan yang minimal saat terbuka penuh, menjadikannya pilihan yang efisien untuk sistem dengan volume aliran besar. Sudut seat pada swing check valve dapat bervariasi, dan sudut yang lebih besar dapat membantu mempercepat penutupan piringan, mengurangi risiko water hammer (lonjakan tekanan tiba-tiba akibat perubahan arah aliran) yang dapat merusak sistem. Fleksibilitas ini membuat swing check valve ideal untuk berbagai aplikasi umum di mana efisiensi aliran adalah prioritas.

2. Lift Check Valve

Lift Check Valve (valmatic.com.my)

Berbeda dengan mekanisme ayun, lift check valve menggunakan piringan berbentuk piston atau bola yang bergerak naik-turun secara vertikal. Piringan ini akan "terangkat" dari dudukan (seat) ketika tekanan fluida dari bawah cukup kuat.

Sebaliknya, saat aliran berhenti atau berbalik, gravitasi dan tekanan balik akan mendorong piringan kembali ke dudukan, menutup aliran secara rapat. Desain ini sering kali menyerupai bagian dalam globe valve, menunjukkan kemampuannya dalam menangani kondisi aliran yang lebih menantang.

Lift check valve sangat cocok untuk aplikasi yang melibatkan tekanan dan kecepatan aliran tinggi. Kontak penuh antara piringan dan dudukan saat menutup memberikan ketahanan kebocoran yang superior dibandingkan dengan swing check valve.

Ini menjadikan lift check valve pilihan ideal untuk sistem dengan fluida bertekanan tinggi atau di mana kebocoran sekecil apa pun harus dihindari. Fleksibilitasnya juga memungkinkan instalasi baik pada pipa horizontal maupun vertikal dengan aliran ke atas, menjadikannya pilihan serbaguna untuk berbagai konfigurasi sistem.

3. Dual Disc Check Valve

Dual Disc Check Valve (flamestop.co.au)

Dikenal juga dengan berbagai nama seperti butterfly check valve atau folding disc check valve, dual disc check valve adalah inovasi cerdas yang menggabungkan efisiensi ruang dengan kinerja yang andal. Sesuai namanya, katup ini menggunakan dua buah piringan berbentuk setengah lingkaran yang berengsel di bagian tengah.

Ketika fluida mengalir maju, kedua piringan ini akan membuka seperti sayap kupu-kupu, bergerak ke arah garis tengah pipa. Jika aliran berbalik, kedua piringan akan menutup dengan cepat, menekan dudukan untuk menghentikan aliran.

Konstruksi yang ringan dan ringkas menjadikan dual disc check valve sangat ideal untuk aplikasi di mana ruang instalasi terbatas. Desainnya yang tipis juga menghasilkan penurunan tekanan yang minimal, mirip dengan butterfly valve, sehingga sering digunakan bersama dengan valve jenis tersebut. Selain itu, biaya instalasi dan pemeliharaannya yang rendah menjadikannya pilihan ekonomis tanpa mengorbankan kinerja, terutama untuk kondisi cairan atau gas bertekanan rendah hingga menengah.

4. Wafer Check Valve

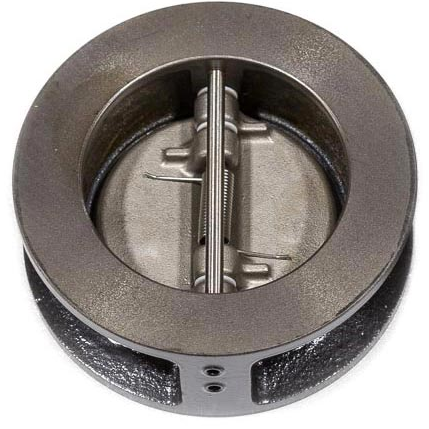

Wafer Check Valve (pdblowers.com)

Wafer check valve adalah jenis check valve yang menonjol karena profilnya yang sangat tipis dan ringkas, menyerupai bentuk "wafer". Desain minimalis ini membuatnya menjadi solusi sempurna untuk jalur pipa di area yang sangat sempit atau di mana ruang adalah komoditas langka. Umumnya terbuat dari material seperti Cast Steel atau Stainless Steel, wafer check valve seringkali mengadopsi mekanisme swing atau dual disc di dalamnya, namun dengan body yang jauh lebih ramping.

Keunggulan utama wafer check valve terletak pada kemudahan instalasi dan kebutuhan ruang yang minimal. Hal ini sangat menguntungkan di fasilitas industri dengan tata letak pipa yang padat atau saat melakukan retrofit pada sistem yang sudah ada. Meskipun ukurannya kecil, wafer check valve tetap mampu memberikan kinerja yang andal dalam mencegah aliran balik, menjadikannya pilihan yang efisien dan praktis untuk berbagai aplikasi industri modern.

Deretan Keunggulan Check Valve: Mengapa Ia Pilihan Utama?

Popularitas check valve di berbagai industri bukanlah tanpa alasan. Katup sederhana ini menawarkan serangkaian keunggulan signifikan yang menjadikannya pilihan yang sangat disukai untuk aplikasi perpipaan yang beragam.

1. Pencegah Aliran Balik Unggul

Tentu saja, keunggulan utama dan paling mendefinisikan check valve adalah kemampuannya yang tak tertandingi dalam mencegah aliran balik atau mundurnya fluida dalam sistem. Fungsi ini adalah pondasi keamanan dan efisiensi, melindungi komponen mahal seperti pompa, kompresor, dan metering device dari kerusakan fatal yang bisa disebabkan oleh backflow yang tidak terkendali. Tanpa check valve, risiko kegagalan sistem dan kerugian finansial akan meningkat secara drastis.

2. Instalasi yang Sederhana dan Efisien

Salah satu daya tarik check valve adalah kemudahan pemasangannya. Desainnya yang tidak memerlukan aktuator eksternal atau kontrol yang rumit membuatnya relatif mudah diintegrasikan ke dalam sistem perpipaan. Berbeda dengan valve lain yang mungkin memerlukan motor, tuas, atau sistem pneumatik/hidraulik, check valve beroperasi berdasarkan prinsip tekanan fluida, mengurangi kompleksitas instalasi dan biaya terkait. Ini berarti waktu downtime yang lebih singkat dan proses pemasangan yang lebih efisien.

3. Operasi Otomatis Tanpa Intervensi

Keunggulan signifikan lainnya dari check valve adalah kemampuannya beroperasi secara otomatis. Ia terbuka secara pasif oleh aliran fluida yang diinginkan dan menutup dengan sendirinya saat terjadi aliran balik atau penurunan tekanan.

Tidak ada campur tangan manusia atau sistem kontrol eksternal yang diperlukan. Ini tidak hanya mengurangi biaya operasional dan kebutuhan akan pengawasan terus-menerus, tetapi juga meningkatkan keandalan sistem karena responsnya yang instan terhadap perubahan kondisi aliran.

4. Desain Kompak dan Hemat Ruang

Check valve dikenal dengan desainnya yang ringkas dan efisien dalam penggunaan ruang. Banyak jenis check valve, terutama tipe wafer atau dual disc, memiliki profil yang sangat tipis, memungkinkan instalasi di area yang sempit atau padat.

Ukurannya yang kecil tidak hanya memudahkan desain tata letak pipa, tetapi juga dapat mengurangi biaya material dan berat total sistem, menjadikannya pilihan yang praktis untuk berbagai proyek, dari instalasi kecil hingga fasilitas industri berskala besar.

Penerapan Check Valve di Berbagai Sektor Industri

Check valve, atau katup satu arah, adalah komponen penting yang banyak digunakan dalam berbagai industri untuk mengontrol arah aliran fluida. Berikut adalah beberapa sektor industri utama yang memanfaatkan check valve:

1. Industri Minyak dan Gas (Migas)

Di sektor migas, check valve sangat krusial dalam sistem transportasi minyak dan gas, pompa, injeksi gas, dan separator. Peran utamanya adalah:

• Mencegah aliran balik: Ini esensial untuk menjaga kelancaran proses transportasi dan distribusi minyak dan gas.

• Melindungi peralatan: Dengan mencegah aliran balik (backflow), check valve melindungi sistem dan peralatan dari kerusakan, menjaga kinerja, dan memastikan keandalan operasional.

2. Industri Kimia

Dalam industri kimia, check valve mendukung efisiensi dan keamanan proses melalui beberapa cara:

• Menjaga akurasi proses: Memastikan aliran satu arah membantu menjaga ketepatan proses kimiawi.

• Mencegah pencampuran yang tidak diinginkan: Katup ini mencegah bahan kimia bercampur karena aliran balik, menghindari reaksi yang tidak diharapkan dan menjaga kualitas produk akhir.

• Memastikan kebersihan dan perawatan: Dengan mencegah kontaminasi atau kerusakan akibat aliran balik, check valve mendukung pembersihan dan perawatan peralatan yang optimal.

3. Industri Manufaktur Makanan

Pada industri pengolahan makanan, check valve berperan vital dalam menjaga kebersihan dan keamanan produk:

• Mencegah kontaminasi: Katup ini memastikan aliran hanya bergerak satu arah, mencegah aliran balik yang berpotensi membawa kontaminan ke dalam sistem pengolahan dan produk makanan.

• Menjaga kualitas produk: Dengan menghentikan aliran balik, check valve membantu menjaga kebersihan dan keamanan produk makanan yang dihasilkan.

4. Industri Farmasi

Industri farmasi juga sangat mengandalkan check valve, termasuk jenis katup diafragma, untuk berbagai aplikasi penting:

• Sistem bioreaktor: Digunakan untuk mengontrol aliran fluida dan menjaga kondisi optimal yang diperlukan dalam proses biologis.

• Sistem pengaliran air: Memastikan air mengalir hanya dalam satu arah, mencegah aliran balik yang dapat mengganggu kebersihan dan kualitas air yang sangat penting dalam produksi farmasi.

• Pembuatan tablet: Mengatur aliran bahan kimia yang tepat untuk formulasi tablet dan mencegah pencampuran yang tidak diinginkan.

• Sistem fermentasi: Mengontrol aliran udara dan cairan dengan presisi dalam proses fermentasi, yang esensial untuk produksi obat-obatan dan produk farmasi lainnya.
