Sejarah Transformator: Dari Faraday hingga Trafo Modern

Daftar Isi

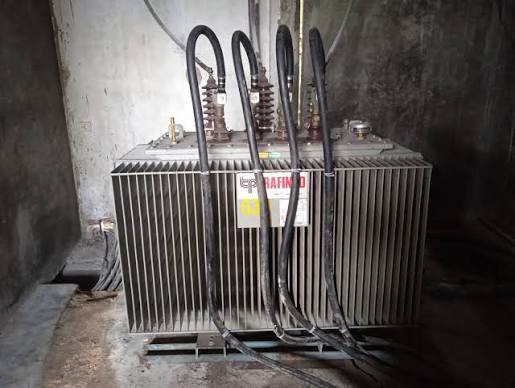

Trafo Distribusi, Dok. Kelasteknisi.com

Kelas Teknisi | Transformator atau trafo merupakan salah satu peralatan paling penting dalam sejarah perkembangan sistem tenaga listrik. Tanpa transformator, sistem tenaga listrik AC modern akan jauh lebih sulit mentransmisikan daya dalam jumlah besar dari pembangkit menuju pusat beban dengan efisien.

Transformator memungkinkan tegangan dinaikkan untuk proses transmisi sehingga arus dapat dibuat lebih rendah untuk daya tertentu, kemudian tegangan diturunkan kembali secara bertahap agar sesuai dengan kebutuhan sistem distribusi dan beban.

Namun transformator tidak lahir dari penemuan satu orang pada satu waktu. Perangkat yang kita kenal sekarang merupakan hasil perkembangan panjang yang melibatkan eksperimen Michael Faraday, pengembangan sistem induksi pada abad ke-19, karya Lucien Gaulard dan John Dixon Gibbs, inovasi Zipernowsky, Déri dan Bláthy di Ganz Works, hingga pengembangan sistem AC oleh William Stanley dan Westinghouse.

Ringkasnya: Michael Faraday memberikan dasar ilmiah induksi elektromagnetik. Beberapa insinyur kemudian mengembangkan perangkat induksi menjadi sistem transformator praktis, dan pada dekade 1880-an transformator menjadi salah satu teknologi kunci dalam perkembangan distribusi tenaga listrik AC.

Apa Itu Transformator?

Transformator adalah peralatan listrik statis yang mentransfer energi listrik dari satu rangkaian ke rangkaian lain melalui kopling elektromagnetik, umumnya tanpa mengubah frekuensi sistem.

Pada transformator sederhana terdapat dua winding atau belitan utama:

• Belitan primer, yang terhubung ke sumber.
• Belitan sekunder, yang memberikan tegangan ke sisi keluaran atau beban.

Kedua winding dikopel melalui fluks magnet pada inti.

Tegangan AC Primer → Fluks Magnet Berubah → Induksi Elektromagnetik → Tegangan Sekunder

Perbandingan jumlah lilitan primer dan sekunder menentukan perbandingan tegangan secara ideal.

V₁ / V₂ = N₁ / N₂

Dengan V sebagai tegangan dan N sebagai jumlah lilitan.

Jika tegangan sekunder lebih tinggi daripada primer, transformator berfungsi sebagai trafo step-up. Sebaliknya, jika tegangan sekunder lebih rendah, disebut trafo step-down.

Sejarah Transformator

Sejarah transformator tidak dapat dilepaskan dari perkembangan elektromagnetisme pada abad ke-19. Berikut beberapa tonggak penting yang akhirnya membentuk teknologi transformator modern.

1820-an: Hubungan Listrik dan Magnet Mulai Dipahami

Sebelum transformator dapat dibuat, ilmuwan terlebih dahulu harus memahami hubungan antara listrik dan magnet.

Pada awal abad ke-19, berbagai eksperimen elektromagnetisme mulai menunjukkan bahwa arus listrik dapat menghasilkan medan magnet. Pengetahuan tersebut kemudian membuka pertanyaan sebaliknya: apakah medan magnet juga dapat menghasilkan listrik?

Pertanyaan inilah yang kemudian membawa Michael Faraday menuju salah satu eksperimen terpenting dalam sejarah teknik listrik.

1831: Michael Faraday Menemukan Induksi Elektromagnetik

Tahun 1831 menjadi salah satu titik terpenting dalam sejarah transformator. Michael Faraday melakukan eksperimen yang menunjukkan hubungan antara perubahan medan magnet dan timbulnya gaya gerak listrik pada konduktor.

Salah satu eksperimennya menggunakan sebuah cincin besi dengan dua winding terpisah. Ketika arus pada salah satu winding berubah, respons listrik muncul pada winding lainnya.

Perangkat eksperimen tersebut belum merupakan transformator tenaga seperti yang digunakan sekarang, tetapi prinsip fisika yang diperlihatkannya merupakan fondasi transformator.

Fenomena tersebut kemudian dikenal sebagai induksi elektromagnetik.

Secara sederhana, hubungan tersebut dapat dituliskan:

e = -N × dΦ/dt

Persamaan tersebut menunjukkan bahwa tegangan induksi berkaitan dengan jumlah lilitan dan laju perubahan fluks magnet.

Tanda negatif berkaitan dengan arah tegangan induksi sesuai Hukum Lenz.

1830-an: Joseph Henry dan Nicholas Callan

Pada periode yang sama, perkembangan kumparan induksi juga berlangsung melalui karya ilmuwan lain. Joseph Henry melakukan penelitian penting mengenai elektromagnetisme, self-induction dan mutual induction.

Kemudian Nicholas Callan, seorang ilmuwan dan pendeta asal Irlandia, mengembangkan induction coil pada 1830-an yang mampu menghasilkan tegangan tinggi dari perubahan arus pada rangkaian primer.

Induction coil mempunyai hubungan historis dengan perkembangan transformator, tetapi tidak tepat jika langsung menyebut Callan sebagai satu-satunya “penemu transformator pertama”. Transformator tenaga modern muncul melalui perkembangan bertahap dari berbagai eksperimen dan desain.

1870-an: Pavel Yablochkov dan Sistem Penerangan AC

Beberapa dekade setelah Faraday, listrik mulai digunakan secara lebih luas untuk penerangan.

Pada akhir 1870-an, Pavel Yablochkov mengembangkan sistem penerangan menggunakan electric candle atau Yablochkov candle. Sistem tersebut menggunakan induction coils untuk memasok beberapa lampu dari sumber AC.

Perkembangan ini penting karena menunjukkan bagaimana prinsip induksi dapat digunakan dalam sistem distribusi listrik praktis.

Awal 1880-an: Lucien Gaulard dan John Dixon Gibbs

Langkah penting berikutnya dilakukan oleh Lucien Gaulard dari Prancis dan John Dixon Gibbs dari Inggris.

Mereka mengembangkan perangkat yang dikenal sebagai secondary generator, sebuah bentuk awal transformator untuk sistem distribusi AC.

Sistem Gaulard-Gibbs menjadi salah satu tahap penting dalam perjalanan transformator dari eksperimen laboratorium menuju perangkat distribusi tenaga.

Namun desain awal tersebut masih mempunyai keterbatasan, termasuk konfigurasi sistem distribusi yang belum seefektif sistem transformator paralel yang kemudian berkembang.

1885: Zipernowsky, Déri dan Bláthy Mengembangkan Sistem ZBD

Salah satu bagian sejarah transformator yang sering terlewat dalam artikel populer adalah kontribusi tiga insinyur dari Ganz Works di Budapest, Hungaria:

• Károly Zipernowsky
• Miksa Déri
• Ottó Bláthy

Sekitar tahun 1885, ketiganya mengembangkan transformator dengan konsep magnetic circuit yang lebih efektif dan membangun sistem distribusi AC menggunakan transformator yang dihubungkan secara paralel.

Sistem tersebut sering dikenal sebagai ZBD, berasal dari nama Zipernowsky, Bláthy dan Déri.

Penggunaan transformator paralel menjadi sangat penting. Beban dapat memperoleh tegangan yang relatif sesuai tanpa seluruh rangkaian beban harus bergantung satu sama lain seperti pada konfigurasi seri tertentu yang digunakan sebelumnya.

Catatan sejarah: karena transformator berkembang melalui kontribusi banyak ilmuwan dan insinyur, pertanyaan “siapa penemu transformator?” tidak mempunyai jawaban sesederhana satu nama. Faraday menemukan prinsip fundamentalnya, sementara berbagai engineer kemudian mengembangkan transformator dan sistem distribusi praktis.

1885–1886: Westinghouse dan William Stanley

Perkembangan transformator di Eropa menarik perhatian pengusaha dan industrialis Amerika George Westinghouse.

Westinghouse memperoleh hak atas teknologi Gaulard-Gibbs di Amerika Serikat dan kemudian meminta engineer William Stanley Jr. untuk mengembangkan sistem tersebut lebih lanjut.

Stanley kemudian membuat transformator dengan konstruksi inti besi berlapis dan mengembangkan sistem distribusi menggunakan transformator yang dihubungkan secara paralel.

1886: Demonstrasi Great Barrington

Pada 20 Maret 1886, William Stanley mendemonstrasikan sistem distribusi AC di Great Barrington, Massachusetts.

Sistem tersebut menggunakan generator AC dan transformator untuk mengatur level tegangan dalam proses distribusi menuju beberapa bangunan di Main Street.

Demonstrasi ini menjadi salah satu tonggak penting perkembangan sistem tenaga AC di Amerika Serikat karena menunjukkan bahwa transformator dapat digunakan dalam sistem distribusi listrik praktis.

Tidak lama setelah demonstrasi tersebut, Westinghouse mulai memproduksi transformator secara komersial.

Timeline Sejarah Transformator

Untuk mempermudah memahami perkembangannya, berikut ringkasan beberapa tonggak penting sejarah transformator.

Periode	Tokoh	Kontribusi
1831	Michael Faraday	Eksperimen induksi elektromagnetik dan mutual induction yang menjadi fondasi kerja transformator.
1830-an	Joseph Henry	Penelitian penting mengenai elektromagnetisme dan induksi.
1830-an	Nicholas Callan	Mengembangkan induction coil untuk menghasilkan tegangan tinggi.
1870-an	Pavel Yablochkov	Menggunakan induction coils dalam sistem penerangan AC.
Awal 1880-an	Lucien Gaulard & John Dixon Gibbs	Mengembangkan secondary generator sebagai salah satu pendahulu transformator distribusi.
1885	Zipernowsky, Déri & Bláthy	Mengembangkan transformator dan sistem distribusi paralel yang menjadi tonggak penting transformator modern.
1886	William Stanley	Mendemonstrasikan sistem distribusi AC dengan transformator di Great Barrington untuk Westinghouse.

Mengapa Transformator Penting bagi Perkembangan Sistem AC?

Salah satu keuntungan terbesar sistem AC adalah kemudahan mengubah level tegangan menggunakan transformator.

Untuk memahami pentingnya hal ini, perhatikan hubungan daya tiga fasa secara sederhana:

P = √3 × V × I × cos φ

Untuk daya tertentu, menaikkan tegangan memungkinkan arus transmisi diturunkan. Sementara rugi daya resistif pada konduktor berhubungan dengan:

P_loss = I²R

Karena rugi-rugi konduktor bergantung pada kuadrat arus, pengurangan arus sangat membantu mengurangi rugi daya pada saluran.

Konsep inilah yang membuat transformator sangat penting dalam sistem tenaga.

Generator
↓
Transformator Step-Up
↓
Transmisi Tegangan Tinggi
↓
Transformator Penurun Tegangan
↓
Distribusi
↓
Transformator Distribusi
↓
Pelanggan

Peran Transformator dalam Perang Arus AC vs DC

Pada akhir abad ke-19 terjadi persaingan besar antara sistem distribusi direct current (DC) dan alternating current (AC), yang kemudian populer disebut War of the Currents.

Sistem DC tegangan rendah pada masa itu menghadapi keterbatasan jarak distribusi karena arus yang relatif besar menyebabkan rugi-rugi pada konduktor dan membutuhkan jaringan tembaga yang lebih berat untuk memperluas jangkauan.

Sistem AC mempunyai keuntungan penting pada masa tersebut: transformator memungkinkan tegangan dinaikkan dengan relatif praktis untuk transmisi dan kemudian diturunkan kembali mendekati lokasi beban.

Keuntungan tersebut menjadi salah satu faktor penting dalam berkembangnya sistem tenaga AC.

Koreksi penting: bukan berarti listrik DC secara fisik “tidak dapat ditransmisikan jarak jauh”. Teknologi modern bahkan menggunakan HVDC (High Voltage Direct Current) untuk transmisi jarak jauh tertentu. Masalah historisnya adalah teknologi DC pada era Edison belum mempunyai cara transformasi tegangan yang sederhana dan efisien seperti transformator pada sistem AC.

Apakah Transformator Hanya Bisa Bekerja dengan AC?

Transformator konvensional memerlukan perubahan fluks magnet agar tegangan dapat diinduksikan pada winding sekunder.

AC secara alami berubah terhadap waktu sehingga menghasilkan perubahan fluks pada inti transformator.

Sebaliknya, jika tegangan DC konstan diberikan langsung pada winding transformator, setelah kondisi transien awal fluks tidak berubah seperti pada operasi AC normal sehingga tidak terjadi transformasi tegangan kontinu ke sisi sekunder.

Lebih berbahaya lagi, winding primer dapat menarik arus sangat besar karena impedansi induktif normal pada operasi AC tidak bekerja dengan cara yang sama pada kondisi DC steady-state. Hal ini dapat menyebabkan saturasi inti, pemanasan berlebih dan kerusakan winding atau sumber.

Jangan mencoba: menghubungkan winding transformator AC langsung ke sumber DC bukan metode untuk membuat trafo bekerja pada DC dan dapat merusak transformator maupun sumber listrik.

Pada perangkat elektronika modern, sumber DC memang dapat digunakan untuk menghasilkan tegangan berbeda, tetapi DC terlebih dahulu di-switch atau dikonversi menjadi waveform yang berubah terhadap waktu menggunakan rangkaian elektronika daya sebelum melewati transformator frekuensi tinggi.

Bagaimana Transformator Modern Berkembang?

Meskipun prinsip dasarnya masih mengikuti induksi elektromagnetik yang dipahami sejak abad ke-19, konstruksi transformator terus berkembang.

Transformator modern dirancang dengan mempertimbangkan berbagai aspek seperti:

• Rating daya.
• Tegangan operasi.
• Frekuensi.
• Insulation system.
• Pendinginan.
• Rugi-rugi inti dan winding.
• Kenaikan temperatur.
• Impedansi.
• Kemampuan menahan hubung singkat.
• Proteksi.
• Monitoring kondisi.

Pada sistem tenaga, terdapat transformator dengan kapasitas sangat besar di pembangkit dan gardu induk, sementara pada jaringan distribusi terdapat transformator yang menurunkan tegangan menuju level distribusi yang digunakan pelanggan.

Jenis Transformator yang Digunakan Saat Ini

Perkembangan teknologi membuat transformator tersedia dalam berbagai desain sesuai fungsi dan aplikasinya.

1. Transformator Daya

Transformator daya digunakan pada sistem tenaga untuk mentransfer daya pada level tegangan tertentu, termasuk aplikasi di pembangkit dan gardu induk.

2. Transformator Distribusi

Transformator distribusi digunakan pada jaringan distribusi untuk menurunkan tegangan menuju level yang sesuai dengan sistem distribusi tegangan rendah atau kebutuhan pelanggan.

3. Transformator Step-Up

Transformator step-up menaikkan tegangan dari sisi input menuju sisi output sesuai rasio transformasinya.

4. Transformator Step-Down

Transformator step-down menurunkan tegangan. Pelajari lebih lengkap melalui artikel perbedaan trafo step-up dan step-down.

5. Instrument Transformer

Transformator instrumen seperti Current Transformer (CT) dan Voltage Transformer (VT/PT) digunakan untuk keperluan pengukuran dan proteksi dengan menyediakan representasi arus atau tegangan sistem pada level yang sesuai bagi perangkat terkait.

6. Isolation Transformer

Isolation transformer digunakan ketika dibutuhkan isolasi galvanik antara rangkaian primer dan sekunder, sesuai desain dan aplikasinya.

Standar Transformator Modern

Transformator tenaga modern tidak hanya dirancang berdasarkan prinsip induksi. Desain, pengujian dan performanya mengacu pada standar teknis sesuai jenis serta aplikasinya.

Salah satu keluarga standar internasional yang sangat penting adalah IEC 60076 untuk power transformers.

Standar tersebut mencakup berbagai aspek transformator tenaga seperti persyaratan umum, kenaikan temperatur, tingkat isolasi, pengujian dielektrik, kemampuan menahan hubung singkat dan aspek teknis lainnya pada bagian-bagian yang relevan.

Siapa Sebenarnya Penemu Transformator?

Jika pertanyaannya adalah “siapa penemu transformator?”, jawaban yang paling akurat membutuhkan konteks.

Michael Faraday menemukan dan mendemonstrasikan prinsip induksi elektromagnetik yang menjadi dasar kerja transformator.

Gaulard dan Gibbs kemudian mengembangkan salah satu sistem transformator awal untuk distribusi AC.

Zipernowsky, Déri dan Bláthy memberikan kontribusi besar terhadap transformator dan sistem distribusi paralel pada 1885.

Sementara William Stanley mengembangkan dan mendemonstrasikan sistem transformator AC praktis untuk Westinghouse di Amerika Serikat pada 1886.

Jadi lebih tepat melihat sejarah transformator sebagai rangkaian inovasi dari banyak ilmuwan dan engineer, bukan penemuan tunggal oleh satu orang.

Fakta Menarik Sejarah Transformator

Ada beberapa hal menarik yang dapat dipelajari dari perkembangan transformator.

• Prinsip dasarnya telah dikenal sejak eksperimen Faraday pada 1831.
• Butuh puluhan tahun sebelum prinsip induksi berkembang menjadi sistem distribusi tenaga komersial.
• Transformator menjadi salah satu teknologi kunci yang memungkinkan sistem AC berkembang luas.
• Konsep transformator paralel menjadi tonggak penting dalam sistem distribusi.
• Prinsip induksi elektromagnetik masih menjadi dasar transformator modern.
• Transformator tidak mempunyai bagian berputar pada operasi normalnya sehingga dikategorikan sebagai peralatan listrik statis.

Kesimpulan

Sejarah transformator dimulai dari perkembangan ilmu elektromagnetisme pada abad ke-19. Eksperimen Michael Faraday pada 1831 memberikan dasar ilmiah melalui induksi elektromagnetik dan mutual induction.

Perkembangannya kemudian dilanjutkan oleh banyak ilmuwan dan engineer. Yablochkov menggunakan induction coil dalam sistem penerangan, Gaulard dan Gibbs mengembangkan secondary generator, sedangkan Zipernowsky, Déri dan Bláthy mengembangkan transformator serta sistem distribusi paralel di Ganz Works.

Di Amerika Serikat, William Stanley mengembangkan sistem untuk Westinghouse dan pada 1886 mendemonstrasikan distribusi AC menggunakan transformator di Great Barrington.

Lebih dari satu abad kemudian, prinsip dasarnya masih sama: perubahan fluks magnet menghasilkan tegangan induksi. Yang berkembang adalah material inti, insulation system, metode pendinginan, konstruksi, proteksi, monitoring dan kemampuan transformator untuk bekerja pada sistem tenaga dengan kapasitas serta tegangan yang jauh lebih tinggi.

Dari eksperimen sederhana Faraday hingga transformator berkapasitas besar di gardu induk dan pembangkit, transformator menjadi salah satu teknologi yang membentuk sistem tenaga listrik modern seperti yang kita gunakan saat ini.

FAQ Sejarah Transformator

Siapa penemu transformator?

Tidak ada satu nama yang sepenuhnya mewakili seluruh proses penemuan transformator. Michael Faraday menemukan prinsip induksi elektromagnetik pada 1831, sedangkan Gaulard-Gibbs, Zipernowsky-Déri-Bláthy, William Stanley dan engineer lainnya berperan dalam pengembangan transformator praktis dan sistem distribusi AC.

Kapan transformator ditemukan?

Prinsip fundamentalnya berasal dari eksperimen induksi elektromagnetik Faraday pada 1831. Perangkat dan sistem transformator praktis berkembang terutama pada akhir 1870-an hingga dekade 1880-an.

Siapa William Stanley?

William Stanley Jr. adalah engineer Amerika yang bekerja untuk Westinghouse dan berperan penting dalam pengembangan transformator serta sistem distribusi AC. Pada 1886 ia mendemonstrasikan sistem AC dengan transformator di Great Barrington, Massachusetts.

Apa hubungan Michael Faraday dengan transformator?

Eksperimen Faraday mengenai induksi elektromagnetik dan mutual induction memberikan prinsip fisika fundamental yang digunakan transformator untuk mentransfer energi antara winding melalui perubahan fluks magnet.

Mengapa transformator menggunakan AC?

Transformator membutuhkan perubahan fluks magnet untuk menginduksikan tegangan pada winding lainnya. AC secara alami menghasilkan kondisi tersebut karena arus dan medan magnetnya berubah terhadap waktu.

Apakah transformator dapat bekerja menggunakan DC?

Transformator konvensional tidak dapat melakukan transformasi tegangan kontinu dari DC steady-state yang langsung diberikan ke winding seperti pada AC. Sistem elektronika daya dapat menggunakan DC sebagai sumber, tetapi tegangan tersebut terlebih dahulu di-switch menjadi waveform berubah terhadap waktu sebelum menggunakan transformator.

Apa fungsi transformator dalam sistem tenaga listrik?

Transformator digunakan untuk mengubah level tegangan sehingga proses pembangkitan, transmisi, distribusi dan pemanfaatan energi listrik dapat dilakukan pada level tegangan yang sesuai.
